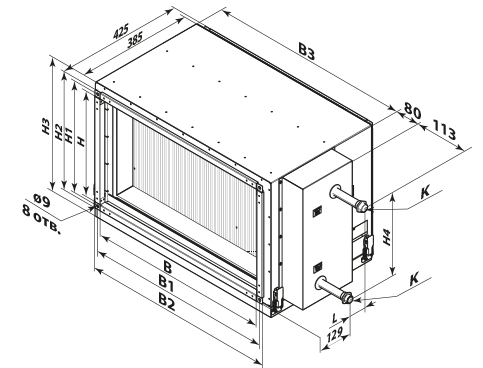

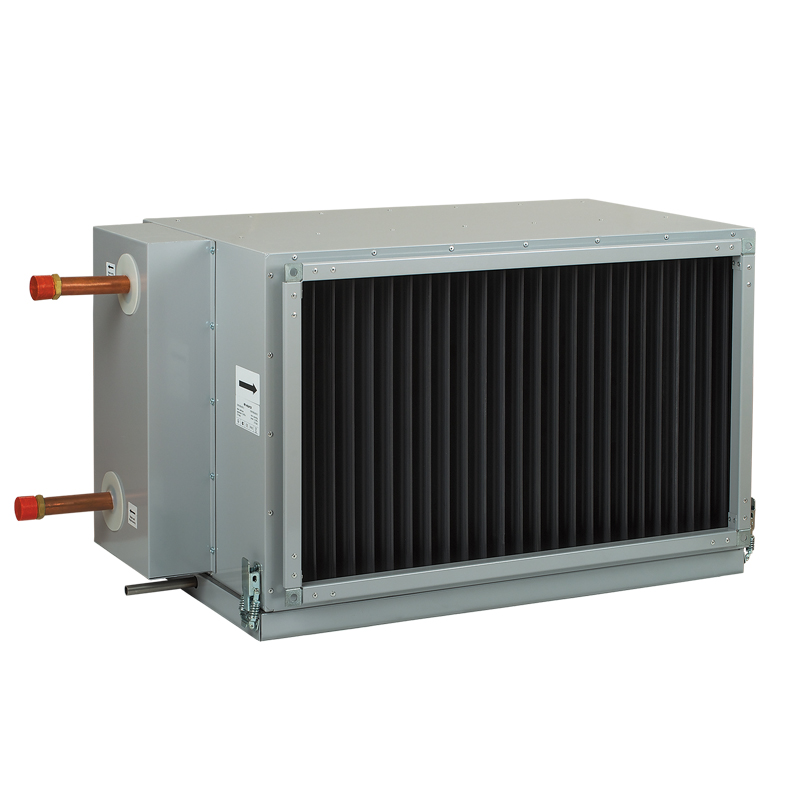

Luft-Wasser Kühlung 500×300 (lwk500x300)

Design

Das Kühlergehäuse ist aus verzinktem Stahlblech.
Der Verteiler besteht aus Kupferrohren und die Wärmeaustauschfläche aus Aluminiumplatten.
Die Kühlschlangen sind in 3 Reihen angeordnet und für die maximale Betriebsdruck 1,5 MPa ( 15 bar ) ausgelegt.
Er ist mit einem Tropfenabscheider und einer Auffangwanne für das Kondenswasser ausgestattet.

Montage

Die Montage erfolgt mittels Flanschverbindung.
Bei der Montage muss darauf geachtet werden, das die Kühlschlagen immer horizontal liegen
um ein entlüften und das Sammeln und Abführen des Kondenswassers zu ermöglichen.

Achten Sie bei der Montage drauf, eine gleichmässige Luftverteilung über den kompletten Querschnitt zu ermöglichen.

Der Luftfilter wird vor dem Lufteinlass montiert, um den Kühler vor Schmutz und Staub zu schützen.

Der Kühler kann sowohl im Luftein- und Auslass montiert werden.
Wir empfehlen aber einen Mindestabstand von 1 – 1.5 m zwischen den Ventilator und dem Kühler um den Luftfluss zu stabilisieren.

Die Kühlschlangen sollten im Gegenfluss Prinzip installiert werden um eine maximale Kühlleistung zu erreichen.

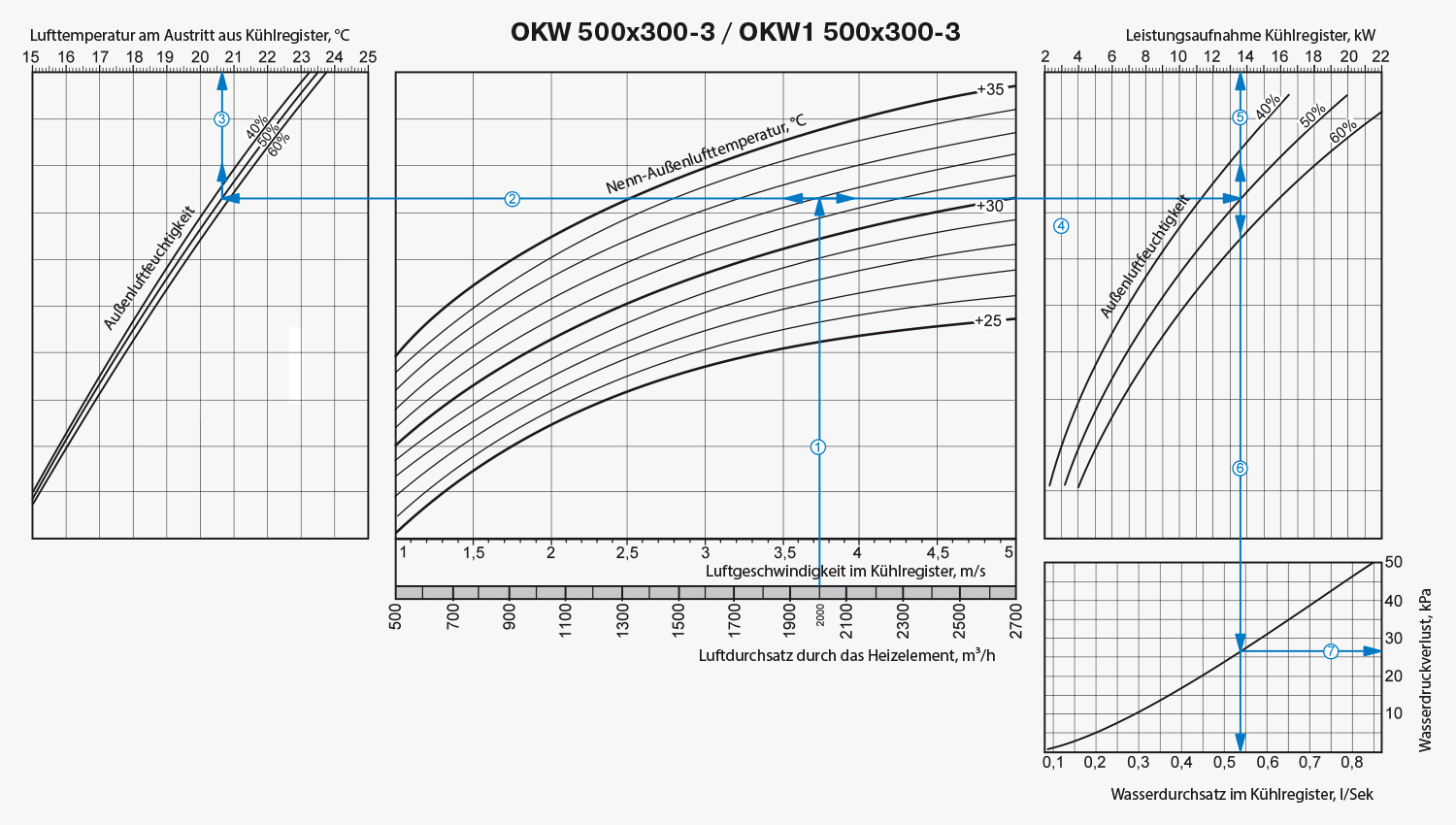

Sämtliche Diagramme und Grafiken der Kataloge basieren auf diesem Prinzip.

Da Wasser als Kühlmittel dient ist der Kühler nur für Innenbereiche über 0°C geeignet.
Sollten Sie trotzdem eine Montage im Freien erwägen, verwenden Sie bitte eine Frostschutzlösung wie z.B. eine Ethylenglycol Mischung.

Der Tropfenabscheider besteht auf Polypropylen und verhindert das Tropfen von den Kühlleitungen in den Luftstrom.
Beachten Sie, dass dies nur bis zu einer Luftgeschwindigkeit von bis zu 4 m/s effektiv funktioniert.
